Fark Basınç Vanası
Debi limitlemeli dinamik balans vanası · TEB-25
Dinamik balans fark basınç kontrol vanası, bina tesisatının hidrolik dengesini kurarak her kata eşit ısı ulaştırır. Ek enerji gerektirmeden çalışır; yüksek debi ve basınçtan kaynaklanan sesi önler, gereksiz by-pass'ı engelleyerek pompaların daha az çalışmasını sağlar. Termostatik radyatör vanalarıyla birlikte kullanıldığında tasarruf kullanım alışkanlıklarından bağımsız hale gelir.
Özellikler
Kat farkından kaynaklanan basınç değişimlerini dengeleyen oransal kontrollü vana.
- Ek enerjiye ihtiyaç duymadan çalışan, oransal kontrollü vana.
- Bina tesisatının hidrolik dengesini sağlar.
- Düzgün ve homojen ısı dağılımı sunar.
- Isıtma hattında ihtiyaç duyulan akışı garanti eder.
- Yüksek debi ve basınçtan kaynaklanan ses sorunlarını önler.
- Gereksiz by-pass'ı engelleyerek pompaların daha az çalışmasını sağlar.
- Fabrika ayarı 10 kPa'dır.
- Dönüş hattına yatay veya dikey monte edilebilir.
- Ayar aralığı 5–25 kPa; her turda 1 kPa artışla, toplam 20 tur.
- Termostatik radyatör vanalı binalarda hassas kontrol sağlar.
- Kullanım alışkanlıklarından bağımsız, otomatik enerji tasarrufu.
- Kurulu sistemlerde yeniden ayarlanabilir.
Teknik özellikler
Ölçü ve debi tabloları DN20 gövde içindir; TEB-25 (DN25) değerleri için bize danışın. Özellikler kurulum ve ayar koşullarına göre değişebilir.
| Parametre | Birim | Değer |
|---|---|---|
| Nominal çap | – | DN20 |
| Kvs değeri | m³/h | 1,2 / 1,6 |
| Çalışma basıncı | – | PN25 |
| Sistemdeki maks. fark basınç | bar | 4,5 |
| Akışkan | – | Su |
| Sıcaklık aralığı | °C | 4 – 100 |
| Bağlantılar | – | İç / dış diş |
| Vana gövdesi ve aktüatör | – | MS58 |
| Diyafram | – | EPDM |
| İmpuls bağlantı borusu | – | G 1/8", bakır, Ø 3 mm |

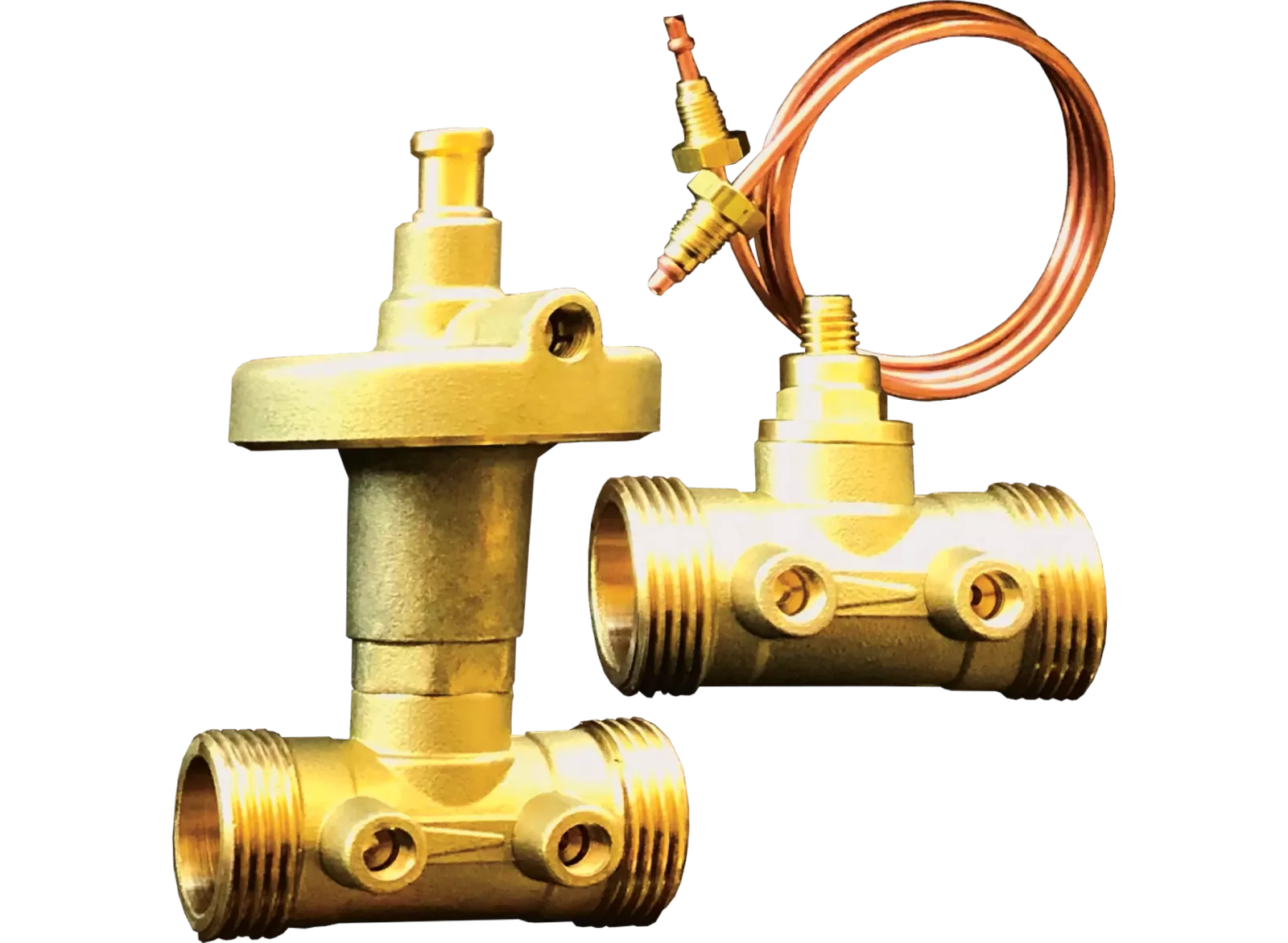

| Boyutlar (mm) | DN | L | H | D | Bağlantı |
|---|---|---|---|---|---|
| Fark basınç balans vanası | 20 | 73 | 108 | 60 | G1" |
| Limit basınç vanası | 20 | 73 | 45 | – | G1" |
| Tur | Ayar (kPa) | Min. akış (l/h) | Maks. akış (l/h) |
|---|---|---|---|
| 0 | 5 | 28 | 560 |
| 1 | 6 | 31 | 610 |
| 2 | 7 | 33 | 660 |
| 3 | 8 | 35 | 710 |
| 4 | 9 | 38 | 750 |
| 5 | 10 (fabrika) | 40 | 790 |
| 6 | 11 | 42 | 830 |
| 7 | 12 | 43 | 870 |
| 8 | 13 | 45 | 900 |
| 9 | 14 | 48 | 935 |
| 10 | 15 | 48 | 970 |
| 11 | 16 | 50 | 1.000 |
| 12 | 17 | 52 | 1.030 |
| 13 | 18 | 53 | 1.060 |
| 14 | 19 | 54 | 1.090 |
| 15 | 20 | 56 | 1.120 |
| 16 | 21 | 57 | 1.150 |
| 17 | 22 | 58 | 1.170 |
| 18 | 23 | 60 | 1.200 |
| 19 | 24 | 62 | 1.250 |
| 20 | 25 | 63 | 1.290 |
Fiyat ve teklif
Fark Basınç Vanası fiyatı modele, adede ve kurulum kapsamına göre değişir. Bu yüzden fiyatları sitede yayımlamıyoruz; projenize göre cihaz listesi ve fiyat teklifini e-postayla gönderiyoruz.
Tasarım ve ölçüm mimarisi Avrupa normlarına göre kurgulanır.
Türkiye'deki tesislerimizde üretilir; teslimat ve servis hızlıdır.
Herkes tükettiği kadar ödediğinde binanın toplam tüketimi düşer.
Her cihaz sevkiyattan önce test edilir, uzun yıllar yedek parça desteği verilir.
